Trojfázové systémy

Three Phase Systems 2.0 je výuková súprava na praktické štúdium trojfázových systémov, zapojení do hviezdy a trojuholníka, vyvážených a nevyvážených záťaží, fázových vzťahov a výkonu v trojfázových obvodoch. Systém obsahuje nízkonapäťový trojfázový generátor/motor, riadiacu jednotku, základnú dosku Locktronics, potrebné komponenty, vodiče, softvér a výučbové materiály.

Súprava umožňuje študentom zostavovať reálne trojfázové obvody a vykonávať praktické merania pomocou odolných komponentov Locktronics. Vďaka nízkonapäťovému napájaniu je vhodná pre bezpečnú výučbu v školských a laboratórnych podmienkach.

Aktualizovaná trojfázová riadiaca jednotka poskytuje zber dát a sledovanie kľúčových veličín v reálnom čase vrátane napätia, prúdu a výkonu vo všetkých troch fázach. Namerané dáta je možné prenášať do PC na ďalšiu analýzu, diagnostiku a optimalizáciu výkonu. Súčasťou systému je aj zabudovaný osciloskop, ktorý umožňuje vizuálne sledovať zmeny fáz, odhaliť nevyváženie a jednoduchšie analyzovať správanie trojfázového systému.

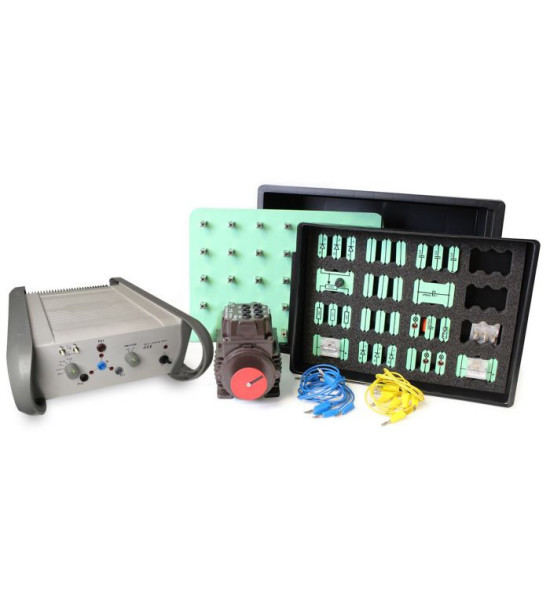

Systém obsahuje

trojfázový generátor/motor,

trojfázovú riadiacu jednotku,

základnú dosku Locktronics,

komponenty a prepojovacie vodiče Locktronics,

softvér na zber a analýzu dát,

pracovný zošit a metodické materiály pre učiteľa,

plastové úložné boxy pre jednoduché skladovanie a prenášanie.

Výučbové témy

Súprava pokrýva základné aj pokročilejšie oblasti trojfázových systémov, napríklad:

zapojenie do hviezdy a trojuholníka,

vyvážené a nevyvážené záťaže,

fázové vzťahy a fázové vektory,

vytvorenie fázového posunu pomocou kondenzátora,

polvlnné a celovlnné usmernenie,

činný, jalový a zdanlivý výkon,

indukčnosť a reaktancia v trojfázových systémoch,

účinník a jeho korekcia,

využitie prúdových klieští a PC osciloskopu.

Technické parametre

Parameter	Hodnota
Názov produktu	Three Phase Systems 2.0
Produktový kód	LK6846
Produktový rad	Locktronics
Kód kurikula	CP2980
Napájanie	5 V
Hmotnosť balenia	20 kg
Rozmery balenia	64 × 45 × 33 cm
Motor	trojfázový indukčný motor 24 V AC, 35 W
Softvér	súčasťou dodávky
Výučbové materiály	10 pracovných listov + poznámky pre učiteľa

Voliteľné príslušenstvo

Ako odporúčané doplnkové prístroje je možné použiť 4-vstupový osciloskop HP5834 a prúdové kliešte HP5561.
