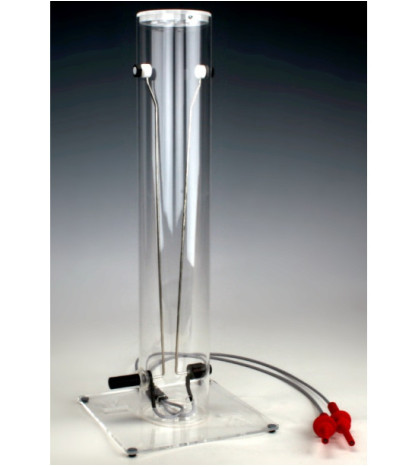

Zariadenie oblúkového výboja - Jakubov rebrík

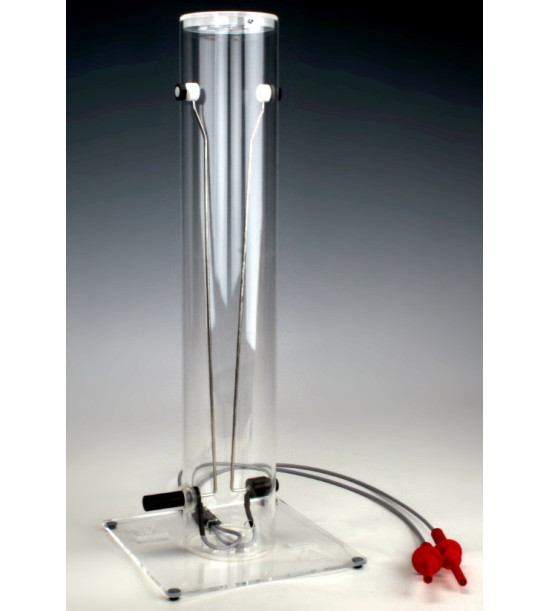

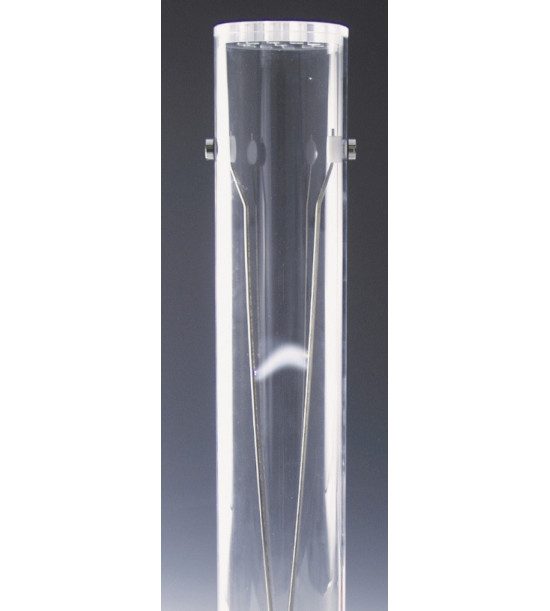

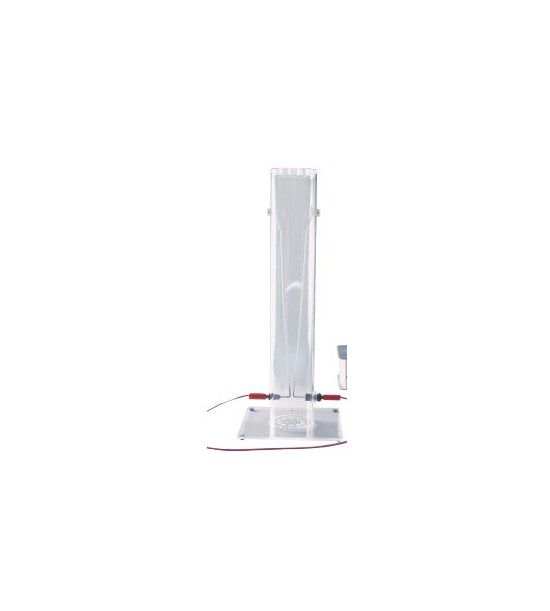

Stúpajúci elektrický oblúk vznikne v najužšom mieste, vplyvom ohrevu vzduchu a silovými účinkami vlastného magnetického poľa je oblúk vytláčaný nahor a na koncoch potom zhasne. Zariadenie je v ochrannej priehľadnej rúrke, skladá sa z 2 kovových elektród. Oblúky vznikajú v dôsledku tepla. Jedna z elektród je horizontálne nastaviteľná na iniciovanie elektrického oblúka. Rozmery: trubica: priemer 90 x výška 500 mm. Základná doska: 200 x 200 mm. Nutné príslušenstvo (nie je súčasť dodávky) - U/I jadro a cievky s vlastným napájaním. Napájanie vysokého napätia: transformátor s primárnou cievkou so 600 vinutiami a sekundárnou cievkou s 24 000 vinutiami dokáže transformovať primárne napätie 230 V na sekundárne napätie 9,2 kV. Laboratórne vysokonapäťové zdroje sú zvyčajne vybavené obmedzovačom prúdu, ktorý limituje výstupný výkon. Takéto zdroje sú nevhodné na výrobu silných elektrických oblúkov. Odporúčame nasledujúce položky: 459645 Cievka 600 vinutí so sieťovou zástrčkou SCHUKO. 459655 Cievka 24000 vinutí s bezpečnostnými zdierkami. 459700 U/I jadro s upínacími konzolami.
